COMO USAR A FONTE DE BANCADA CORRETAMENTE

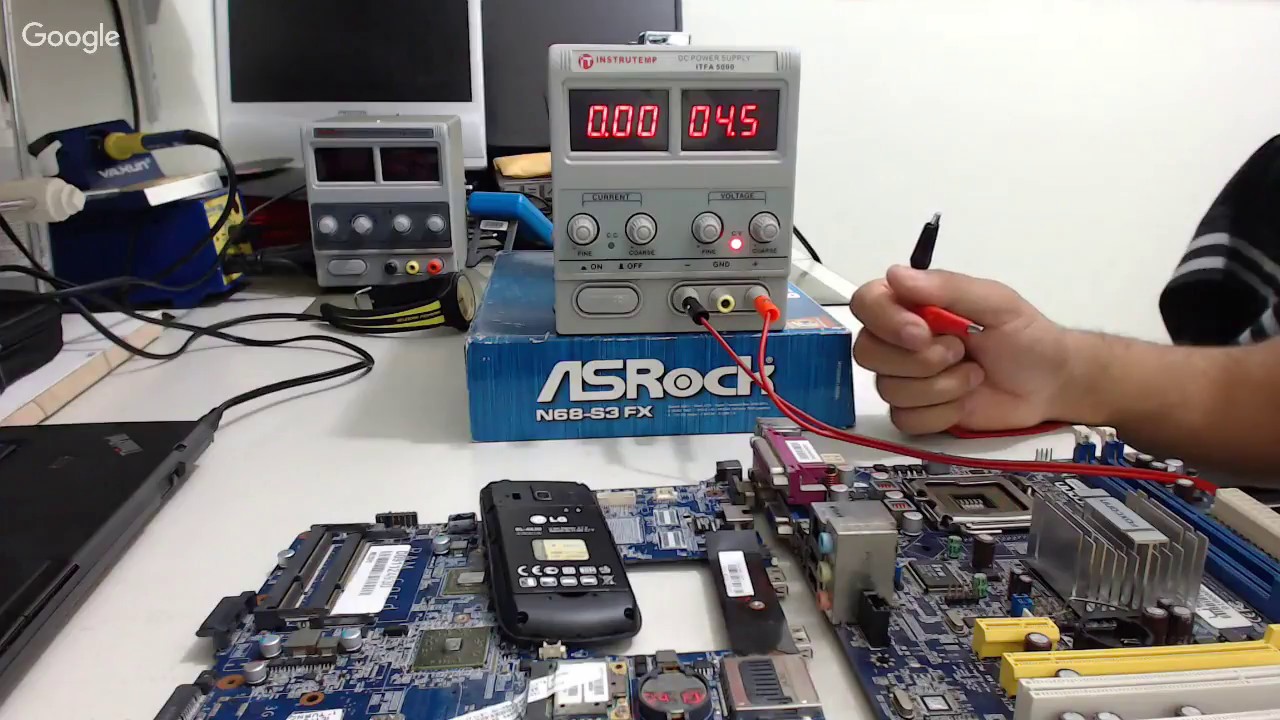

0:01 0:48 boa noite pessoal aula de hoje vou 0:52 ensinar vocês como usar a fonte de 0:56 bancada corretamente 0:58 eu estou com a fonte de bancada ligada 1:01 eu vou mostrar pra vocês aplicação dela 1:04 em celular em placa de notebook e placa 1:09 de desktop 1:11 ok estou verificando aqui a imagem não 1:14 está tão boa assim creio que seja a 1:18 minha conexão de internet mais creio que 1:21 logo logo a imagem vai melhorar um 1:23 pouquinho aí pra vocês ok bom quando nós 1:28 vamos
fazer o uso da fonte de bancada 1:31 você deve escolher quais são as contas 1:34 de prova que você vai utilizar essa aqui 1:37 é uma ponta de prova padrão você pode 1:41 utilizar ela tanto pra celular placa de 1:44 desktop notebook e nós temos aqui essa 1:49 que é específica para celular em várias 1:53 conectores até usb 1:55 ok então nós vamos utilizar essa guia 2:00 padrão que a grande maioria utiliza a 2:04 ponta preta 2:05 vamos colocar aqui no conector negativo 2:10 que é o pret o eo
vermelho aqui no 2:13 positivo 2:15 então antes de eu começar a aplicar as 2:18 tensões na placa de celular notebook ou 2:21 desktop 2:22 você deve configurar a atenção desejada 2:25 e para você saber qual é a atenção 2:28 desejada 2:29 você tem que ter uma noção de quais são 2:32 as tensões que essas placas trabalham 2:35 porque se você não tiver uma noção da 2:37 atenção do circuito 2:39 você pode queimar a placa é um exemplo 2:43 celular na bateria da escrita aqui o 3. 7 2:47 volts e aí você
vai coloca oito gols 2:51 você vai danificar a placa é um celular 2:54 você pode colocar aí até 4.5 que a 2:59 tensão que nós vamos trabalhar para 3:00 identificar aí se tem fuga de corrente 3:03 na placa do celular 3:05 se está tendo consumo lam de corrente 3:10 então vamos começar com o celular 3:13 então aqui ó eu tenho um ajuste da 3:15 tensão a escrita que bobagem 3:18 o ajuste fino que vai devagar e o coser 3:23 que vai mais rápido então aqui vai 3:24 aj ustando bem devagarzinho aqui vai
bem 3:27 rápida 3:28 uma fonte de bancada no caso dessa aqui 3:31 que é uma 30 05 3:33 ela vai até 30 vôos vocês podem ver aqui 3:38 no celular 3:40 vamos colocar 4.5 deixar que em 4.5 tá 3:47 você pode colocar 3.7 mas tem alguns 3:50 aparelhos que não vão ligar 3:53 você tem que aumentar um pouquinho 3:54 atenção aí pra 4.2 eu costumo trabalhar 3:57 com 4.5 o consumo da corrente se você 4:02 mexer aqui ó 4:03 não vai acontecer nada há porém eu vou 4:07 deixar tudo no máximo quando
você 4:12 colocar as contas de prova no aparelho 4:15 ilegal aparelho ele vai consumir a 4:18 corrente necessária 4:20 porém se eu quiser verificar ou ajustar 4:24 que a corrente 4:25 eu vou encostar 4:27 ponta positiva com a negativa 4:30 então isso vai causar é um dreno é 4:35 decorrente do terra da linha positiva o 4:37 técnico só costumava ou simular um curto 4:40 na corrente 4:42 ela foi para 3 amperes em quatro ou 4:44 cinco deten ção 4:46 se eu aumentar a tensão a corrente ela 4:50 vai
aumentar 4:50 ela vai até o topo ela foi pra 5.2 4:56 começa a esquentar o fio 5:00 então vamos colocar aqui 4.5 e aqui olha 5:04 eu consigo baixar a corrente que legal 5:10 então baixa corrente atenção vai caindo 5:14 não vou deixar que a corrente deixar 5:19 quem 2.8 né 5:21 vamos tirar aqui o filme vai começar a 5:24 esquentar porque estamos simulando a que 5:27 o curto então a placa do celular você 5:32 vai verificar aqu i na bateria aqui já 5:34 tem indicação na bateria onde é
o 5:36 positivo eo negativo é o negativo é do 5:39 lado esquerdo eo positivo do lado 5:42 direito vão remover a bateria o negativo 5:47 é do lado esquerdo a ponta preta 5:51 nós colocamos aqui o positivo do lado 5:57 direito que a ponta vermelha 5:58 6:05 então aqui está sendo alimentado celular 6:09 ao ligar o celular houve um pequeno 6:13 consumo decorrente 6:15 vamos apertar o botão e segurar e 6:18 c elular está com defeito há pessoal 6:20 6:22 vamos remover aqui
novamente 6:25 6:28 ao ligar o celular 6:31 ele vai para 0,03 e nada acontece 6:36 então se aqui aumentar muito a corrente 6:39 e atenção cair você tem fuga 6:43 você tem fuga de corrente por terra e aí 6:47 você vai abrir o aparelho vai alimentar 6:51 com a fonte de bancada e algum 6:54 componente vai está esquentando 6:57 normalmente capacitores ou alguns e e 7:01 micro controlador a fonte de bancada nós 7:05 usamos para fazer a ativação da bateria 7:07 também você pode utilizar
aqueles 7:10 carregador universal para conectar 7:12 bateria e colocar aqui vamos segurar 7:16 aqui ó negativo aqui no terra 7:22 o positivo aqui é positiva 7:28 7:34 7:37 ver que a ió e aí você vai aumentando a 7:43 tensão gradativamente você começa com 7:45 uma tensão baixa ea corrente ela vai 7:48 caindo essa bateria ela não precisa de 7:51 ativação 7:53 como que eu se i eu me disse que como 7:54 tinha então ela tem os três pontos sete 7:56 bolsas certo então pra celular
você 8:01 começa com 3.7 se nada acontecesse o 8:06 celular não ligar 8:07 você aumenta para quatro pontos 24 8:11 pontos e eu costumo jogar o homem 4.5 e 8:15 veja o seu aparelho ele vai ligar ou não 8:17 muitos aparelhos celulares que chegam à 8:20 assistência técnica que não ligam na 8:24 fonte de bancada ele liga 8:25 então você já identifica que o problema 8:28 está na bat eria 8:31 você vai cobrar sua ativação da bateria 8:33 e o pessoal costuma dizer dar um choque 8:36 na bateria ou trocar
a bateria agora se 8:40 você colocou aqui você vê aqui colocou a 8:44 ponta preta no terra ea vermelha no 8:48 positivo e atenção cair ea corrente 8:55 aumentar tem um curto algum componente 8:57 esquentando 8:58 se nada acontecer ao apertar o botão do 9:02 power para ligar é mais difícil você 9:06 identificar o problema quando não tem 9:08 nenhum consumo decorrente 9:10 esses são os defeitos é mais complexos 9:14 pra fazer a identificação quando nada 9:17 acontece né ele não liga não dá
consumo 9:20 decorrente não tem fuga não tem curto 9:22 você pode ter algum circuito aberto 9:25 algum componente aberto impedindo é da 9:30 corrente seguiu seu caminho 9:32 ok vamos para a placa de notebooks nos 9:36 colocar aqui o celular de lado e vamos 9:40 para a placa do notebook uma placa de 9:44 notebook nós temos aqui o jec como que 9:47 nós vam os jogar atenção com essas pontas 9:49 de prova que no dia 9:50 você tem que ter um conector dá até pra 9:53 gente colocar em atenção é colocar
ponta 9:57 preta que no terra aonde vai o parafuso 10:00 e com a ponta vermelha a gente vai 10:02 alimenta a linha demais vez só que você 10:05 corre o risco aí de errar e causar um 10:08 curto então fica mais complicada então o 10:09 ideal é você ter os conectores 10:11 aí vem a utilidade da fonte universal 10:17 essa fonte universal é muito barata lá 10:23 na santa ifigênia quando eu fui ver o 10:25 monte vendendo assim pra despachar 10:27 estoque mesmo por 30 25 reais na 10:30 internet a
encontrar-se com 60 70 reais 10:33 a fonte universal ea fonte universal o 10:37 que você vai fazer você vai desmontar 10:40 ela e vai tirar o conector dela o fio 10:44 que vai utilizar os conectores para 10:47 alimentar a placa de notebooks 10:50 por que então essa fonte aqui eu usei 10:54 ela só pra isso 10:56 desmontei e aí eu c onsigo alimentar os 10:59 notebooks com esse conector dock que eu 11:03 vou fazer agora você vai pegar aqui essa 11:07 copa vai colocar no terra que é o preto 11:11 e
essa outra você vai colocar no branco 11:15 que é o positivo 11:17 e aí você pode vim aqui e alimentar a 11:21 placa 11:21 você vai escolher qual é o conector 11:23 correto para alimentar 11:27 então antes de você colocar atenção no 11:30 notebook 11:31 você tem que saber qual que é a atenção 11:35 que esse notebook tr abalho é a corrente 11:37 também embaixo do notebook vai ter essas 11:41 especificações 11:43 a maioria dos notebooks trabalha com 19 11:46 volts uma faixa de 3 mil a 23 mil a
41 11:51 pedras de corrente tem uns que podem 11:52 trabalhar com menos ou mais 11:54 por isso a necessidade do uso da fonte 11:56 de bancada de cinco pérez porque têm 12:00 notebooks que trabalham com uma corrente 12:02 maior e se você tiver uma fonte 12:04 a bancada de fez amperes a placa não vai 12:09 li gar em notebooks trabalham só ligam 12:12 com 21 volts 21 volts 12:15 a então eu vou colocar aqui 19 volts 12:19 vamos lá gente está aqui pra 19 e já vou 12:24 alimentar a placa não isso é
muito 12:28 perigoso porque se essa placa ela tiver 12:31 alguma fuga de corrente ou no curto você 12:35 pode prejudicar mais ainda a placa 12:38 então o correto é você começar com uma 12:40 tensão baixa 12:43 você começa aí com 5 volts 6 volts 12:47 começar ficou 15 6 volts ou conectar o 12:51 jec e você vai observar o consumo 12:55 decorrente com atenção baixo consumo 12:58 decorrente vai ficar bem baixo 13:01 então se tiver fuga de corrente na 13:04 corrente drenando por terra não
vai 13:09 danificar o componente aí você vai 13:11 aumentando a tensão e vai verificando se 13:14 a corrente for aumentando conforme você 13:17 aumenta a tensão você tem uma fuga de 13:20 corrente algum componente vai esquentar 13:23 você vai aumentando se você verificar 13:26 que a corrente aumentou bastante para o 13:29 vírgula algum aperto e 2 não aumente 13:34 mais atenção porque você vai danificar 13:36 mais ainda o efeito da placa se a 13:40 corrente não aumentou 13:41 você vai lá e joga
os 19 volts 13:46 você vai jogar os 19 mil volts 1920 a 13:52 depender muito do notebook 13:53 a maioria que você pegar e 19 em volts 13:57 ele está sem bateria conectada então não 14:00 vai ter consumo decorrente se a bateria 14:02 estiver conectada né 14:04 alimentando lá o circuito charge você 14:07 vai ter aqui um pequeno consumo 0,0 14:10 alguma coisa que é o consumo da bateria 14:13 é é o consumo da bateria do carregamento 14:17 da bateria 14:18 então nesse caso aqui está sem
bateria 14:21 não tem curto não tem fuga de corrente 14:24 nós vamos lá e damos o start na placa do 14:27 notebook e verificamos o comportamento 14:32 da corrente 14:33 então a fonte de bancada 14:37 se você sabe usar ela perfeitamente você 14:40 entender o qu e é a tensão que quer 14:42 corrente antes de você usar ela nas 14:46 placas 14:47 se você conserta notebook placa-mãe 14:49 celular televisão videogame 14:52 sei lá se você conserta e algum 14:56 determinado tipo de placa 14:58 você tem
que saber quais são as tensões 15:01 que essa placa trabalha para você saber 15:04 a tensão correta que você vai ajustar 15:07 pra alimentar a placa ou parte do 15:10 circuito igual na placa do notebook nós 15:13 temos a fonte de 3 e 5 15:15 então nós temos saber quais são essas 15:17 fontes de 35 15:20 normalmente nós abrimos o esquema 15:22 elétrico da placa e nós conseguimos 15:24 saber aí todas as fontes interna que a 15:26 placa tem pra ajustar que a fonte de 15:30 bancada para atenção aí
de 35 ou 1,5 da 15:35 memória e alimentar direto na bobina 15:37 para tentar identificar se tem alguma 15:41 fuga de corrente 15:42 nesse circuito ok a professora e como 15:46 que eu fico fera e pra mim saber toda 15:49 essa parte do ci rcuito 15:51 primeiro tem que estudar se qualificar 15:53 recurso no curso é passado todos esses 15:58 detalhes com muita calma 16:00 a aula que eu costumo minhas aulas não 16:03 costumam ser muito grande eu não gosto 16:04 de ficar enrolando muito então dá
uma 16:06 faixa de 20 têm também não dá pra 16:09 explicando tudo isso perfeitamente 16:11 os cursos são 20 horas curso de notebook 16:15 com o celular 25 horas por sua placa-mãe 16:17 10 horas de conteúdo 16:19 então por is so é feito com calma e passo 16:22 a passo 16:22 onde tem todos esses detalhes porém essa 16:26 aula vocês vão ter uma noção de como 16:27 usar corretamente a fonte de bancada em 16:31 determinadas 16:33 vamos pegar agora uma placa de desktop 16:38 uma placa de desktops você
não vai usar 16:41 o conector da fonte universal que você 16:43 pode remover aqui 16:48 a placa-mãe de desktop ela trabalha com 16:52 várias tensões 16:55 ela recebe da fonte intenções de 3,35 12 17:01 - simples - 12 são só essas cinco 17:04 tensões três menções positivas e duas 17:08 tensões negativa no caso que chega aqui 17:11 na placa mãe 17:13 depois nós temos as fontes internas da 17:15 placa mãe nós temos aí o circuito é do 17:19 circuito recorde nós temos aí os 17:21 transistores né do
tipo flat chapeadores 17:25 onde os de entrada vão receber e 12 que 17:29 vai aqui do conector da fonte pra cá 17:31 então quando você for alimentar um 17:34 circuito novo record você pode jogar 12 17 :36 aqui ou aqui no drama de cada fat para 17:40 verificar se têm consumo decorrente ou 17:43 não com a placa desligada não deve ter 17:46 consumo decorrente uma placa ligado deve 17:49 ter o consumo decorrente normal de saída 17:52 é o que vai com o processador que é uma 17:53 tensão baixa é que é
o vôos ou regular 17:58 alguma coisa depende muito do 17:59 processador é o circuito do mercosul um 18:01 prêmio e wm regula a tensão correta para 18:05 cada processador não se colocou um 18:08 processador aqui vai ser regulado uma 18:10 tensão que alimenta a ele você colocou 18:12 outro tipo de processador que trabalha 18:14 com uma outra atenção 18:16 o circuito do record com pwm faz esse 18:20 ajuste ainda a tensão e corrente correta 18:23 para cada processador ok então nós 18:27 podemos
alimentar as fontes internas e 18:30 os componentes internos da placa mãe que 18:32 no caso são tensões diferente da entrada 18:35 que vou mostrar pra vocês como fazer a 18:38 bola entrar 18:40 bom se você tem dificuldades na 18:44 identificação 18:46 do onde que entra 3,35 e 12 18:51 é bom você ter uma fonte a tx em mãos 18:55 deixa ele ficar aqui onde está a minha 18:59 fonte a tx já retornem pessoal 19:03 19:40 bom pessoal voltando então a fonte 19:46 ela vai ajudar igual aqui
circuito 19:51 record 19:51 vamos conectar ac x 12 volts 19:56 ao conectar ele os amarelos estão desse 19:59 lado aqui ao lado de cima da placa mãe 20:01 então aqui é onde entre os 12 gols e de 20:05 baixa até então remover aqui não sei que 20:09 esses dois de cima eu vou alimentar com 20:12 12 volts e os dois de baixo seria o 20:14 terra todos os terras é um ponto só 20:19 então vou pegar aqui a ponta preta e vou 20:23 colocar aqui um parafuso vai ficar p ra 20:28 daquelas parafuso onde vai o
parafuso né 20:31 são terras da placa mãe você coloca 20:35 certinho aqui e aqui eu vou colocar 12 20:38 volts 20:39 você não pode colocar mais você col oca 20:42 aí exatamente 12 11,9 20:48 aí você vem coloca aqui ó 20:52 coloquei não deu o consolo de corrente 20:56 então não tem curto no circuito do 21:00 record 21:02 agora vamos identificar aqui onde que 21:06 entre os 3,3 volts 21:08 você vai posicionar que o conector da 21:10 fonte 21:11 o 3,3 volts são os laranja 21:15 então eu tenho aqui o
laranja aqui então 21:17 posso colocar aqui ou aqui 21:21 então nesse ponto aqui eu tenho 21:24 o filme entra 323 ac é que também não 21:29 vou ajustar a fonte não pode esquecer 21:31 tal pessoal você vai lá e coloca os 3,3 21:35 e coloca aqui ó 21:37 então não tem consumo decorrente da não 21:40 tem curto-circuito de 3,6 aquele de um 21:44 consumo consumo muito baixo a 0,07 em 21:49 fuga de corrente a corrente que aumente 21:51 a tensão cai a e aí os 5 volts você 21:57 volta com conector 5
volts é o vermelho 22:00 já identifiquei o fio vermelho a fonte 22:04 tem várias vermelhas porque são várias 22:08 as alimentaçõ es daqui que sai é de 5 3,3 22:11 que vai para placa 22:14 então aqui eu tenho vermelho é 5 que é 22:17 esse conector aqui eu coloco aqui 22:21 5 coloque no vermelho 22:25 não deu o poderoso 0,10 meu irmão mas 22:35 não é curto na pessoal ao consumo normal 22:40 aí você vai ligar lá que vai verificar o 22:42 consumo decorrente 22:43 então a dica que eu dou pra todo
mundo 22:46 que está iniciando é você ter uma placa 22:52 de desktop boa funcionando 100% uma 22:57 placa de noteboo k boa funcionando 100% 23:00 um aparelho uma placa de celular que 23:03 funciona perfeitamente 23:07 para você saber qual é o consumo 23:09 decorrente correto quando a placa está 23:12 desligado ligada em uma placa de desktop 23:17 você vai fazer essas argumentações 23:19 iniciais aí 3,3 laranja 5 no vermelho e 23:25 12 na amarela faz aqui aqui porque aqui 23:29 é um circuito e
aqui é outro 23:31 você tem que testar amarelo daqui o 23:32 amarelo de lá e vai verificar o consumo 23: 35 decorrente se a corrente aumentar a 23:37 tensão cair tem uma fuga de corrente 23:40 corrente drenando por terra a isso não 23:43 pode acontecer vai danificar componente 23:46 vai fazer componentes kenta impede aí na 23:50 placa de ligar muitas vezes a maioria 23:53 das vezes não liga 23:55 o notebook alimentação no conector do 23:57 jec começa com uma tensão baixo vai 24:01 aumentando até
19 volts vai verificando 24:03 o consumo decorrente e depois as fontes 24:07 interna é fonte de 35 aí pessoal que 24:12 trabalha com notebook já sabe né e o 24:15 celular você começa aí com 3.7 e vai até 24:19 4.5 espero que tenha dado para 24:25 esclarecer um pouco sobre o uso da fonte 24:27 de bancada 24:29 nós usamos ela pra colocar uma 24:31 determinada atenção é na entrada 24:35 principal da placa em alguma parte do 24:37 circuito e nós conseguimos acompanhar o 24:42 consumo
decorrente 24:45 normalmente a fonte do notebook quando 24:49 existe uma fuga de corrente uma curta 24:51 ela desarma ela não continua alimentando 24:53 a placa e você não consegue identificar 24:55 componentes quintano prosseguir com os 24:58 testes ou por isso que tem que ter a 24:59 fonte de bancada foi de bancada é 25:02 universal para quem vai trabalhar com um 25:04 concerto de placas pagamentos 25:07 eletrônicos 25:08 nós não só na área de informática 25:11 se você vai conseguir consertar
placas 25:14 aqe de eletrodomésticos videogames 25:18 placas de algu m determinado tipo de 25:20 de máquinas é qualquer tipo de placa 25:23 eletrônica o uso da fonte de bancada 25:27 existem fontes de bancada com é maiores 25:31 correntes nessi tem aí 10 amperes são 25:36 fontes bem pesadas e mais caras mas você 25:39 tem uma dessa que de 30 volts 5 perez 25:43 você consegue trabalhar aí com leque 25:45 muito grande de equipamentos eletrônicos 25:49 ok pessoal então muito obrigado
pela 25:53 atenção 25:54 logo logo estarei entrando ao v ivo 25:57 o horário é sempre esse não tem como 25:59 determinar o horário certo pra vocês 26:02 receberem a notificação 26:04 vocês têm que está inscrito no canal 26:07 andrés esp e clicar lá embaixo 26:09 nelsinho para você receber a notificação 26:13 quando eu entrar ao vivo vai receber a 26:15 notificação no seu aparelho celular na 26:18 sua conta do youtube você tem que estar 26:20 logado 26:21 e aí você vai participar da aula ao
vivo 26:23 vai poder conversar comigo 26:26 nós temos aí o jonas a serafim 26:29 boa noite pra você são exatamente 18 e 26:34 45 da noite dia 13 de março 26:37 segunda-feira 2017 26:39 o fabrício do canal x projetos 26:43 boa noite pra você fabrício um boa noite 26:47 ivan hipoteque gambiarra sempre 26:50 acompanhando as nossas aulas 26:52 o anderson williams castros tem como 26:57 tirar o mosset da placa mãe com ferro de 26:59 solda tem mas é muito complicado muito 27:02 trabalhoso sério o
beque boa noite a 27:10 todos aq ui um sério não estava atrasado 27:12 em entrou no horário certinho aí da 27:16 nossa aula 27:17 tem um pessoal que deixou um comentário 27:19 agora né dar boa noite aula acabou mas 27:22 ela vai ficar disponível no canal pra 27:25 vocês assistirem ok deus eu lhe que 27:29 deixe o seu comentário para ajudar o 27:31 canal 10 esp estarei sempre esse horário 27:33 aí 27:34 achei de seis sete horas da noite 27:36 trazendo aulas ao vivo pra vocês beleza 27:40 pessoal
até a próxima 27:42
